Tenue de protection chimique ventilée OPCH-05 complète, modèle 95
L’OPCH-05 est une tenue entièrement hermétique à surpression, assurant un haut niveau de protection contre les environnements dangereux pour la vie, contenant des substances chimiques de composition inconnue à l’état liquide ou gazeux, y compris les aérosols

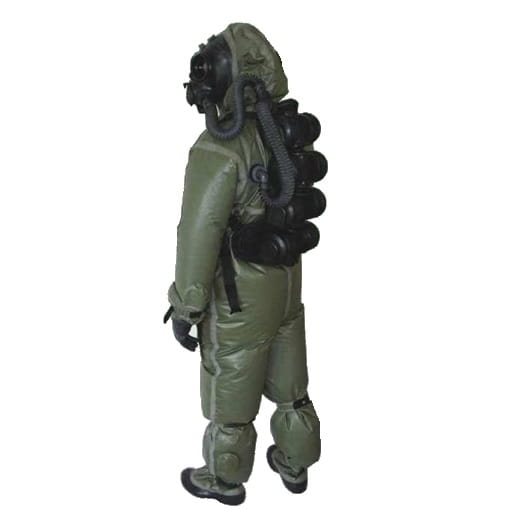

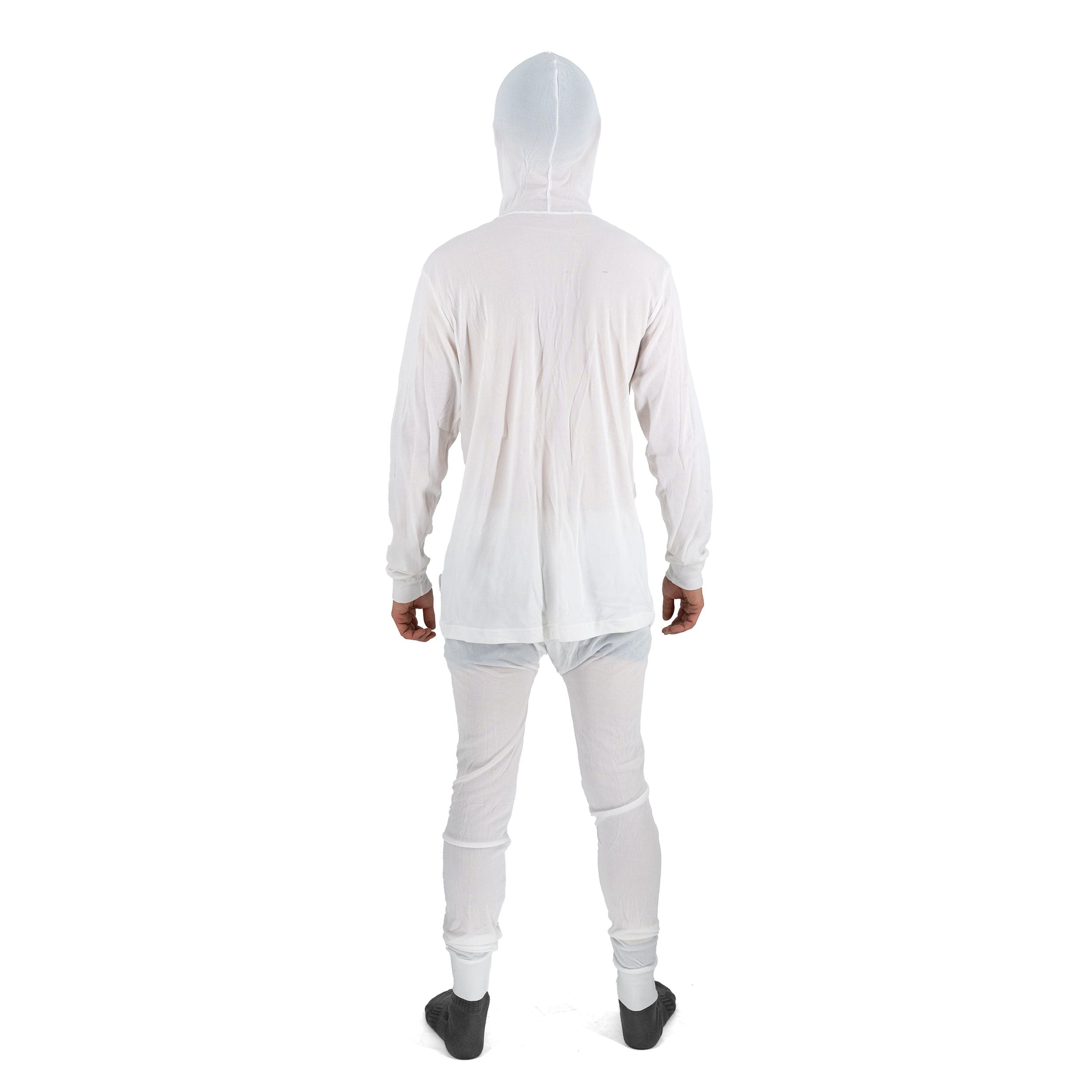

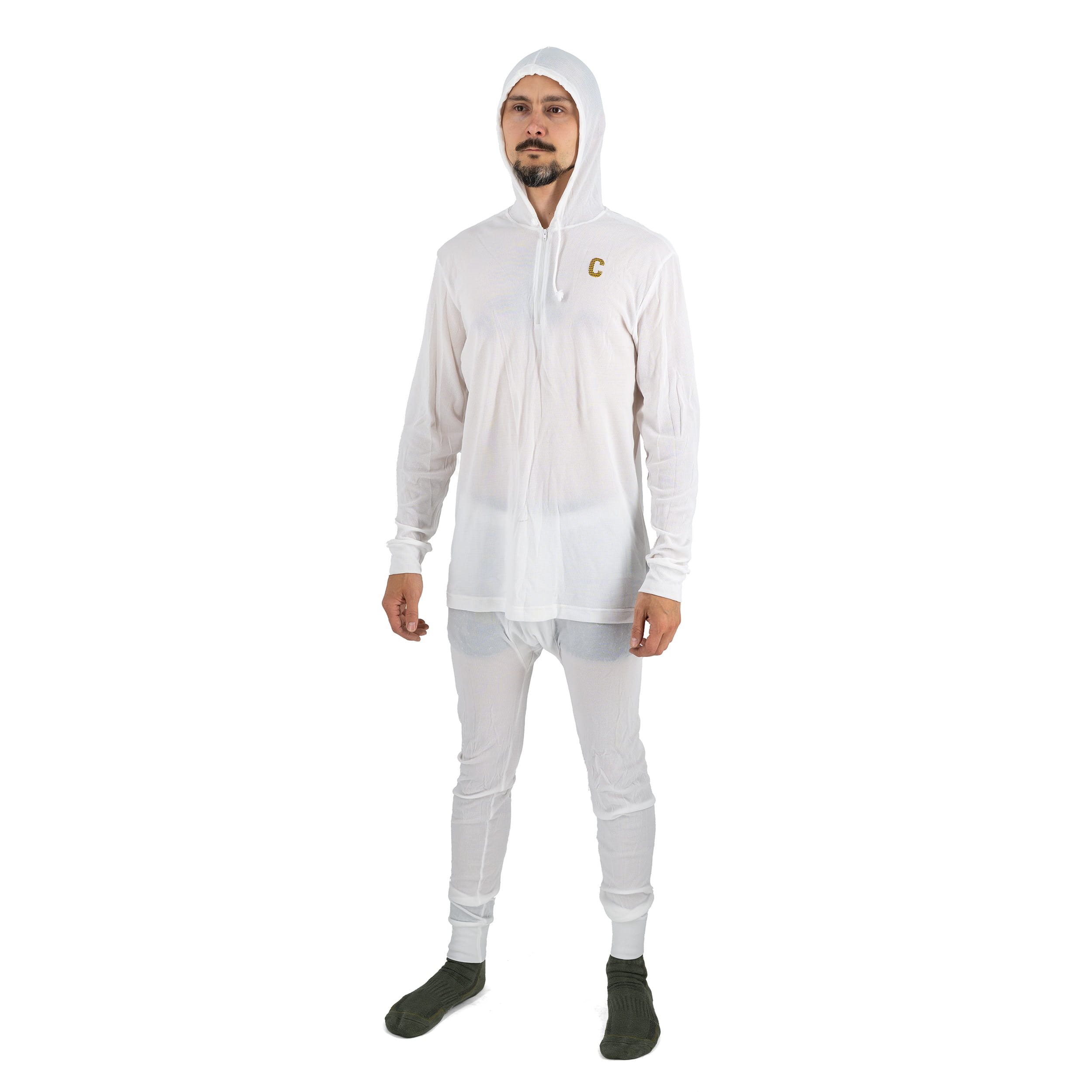

Cette tenue de protection se compose de trois éléments de base : la partie vestimentaire, le masque facial et l’unité de filtration-ventilation. La partie vestimentaire est fabriquée par la société ECOprotect spol. s r.o. de Zlín, l’unité de filtration et de ventilation est produite par la société MALINA - Safety s.r.o. de Jablonec nad Nisou et le masque facial par Gumárny Zubří a.s. L’unité de filtration et de ventilation ainsi que le masque facial de protection se trouvent à l’extérieur de la combinaison. L’unité de filtration et de ventilation est placée dans le dos. À partir de cette unité, l’air filtré est acheminé par un distributeur. Deux tuyaux à raccord rapide sont raccordés au distributeur. L’un achemine l’air respirable vers le masque de protection, tandis que l’autre achemine l’air destiné à la ventilation de la combinaison vers la partie sous-vêtements. L’air est insufflé dans le distributeur à l’aide d’un ventilateur doté de sa propre source d’alimentation. Actuellement, cette combinaison est destinée à l’armée, pour laquelle elle a été initialement développée. C’est pourquoi elle est de couleur verte. D’autres couleurs seraient utilisées pour un usage civil. L’OPCH-05 peut également être utilisée dans une version non ventilée, sans unité de filtration-ventilation. Cette combinaison a été conçue sur la base de la précédente combinaison à surpression OPCH-90, qui, associée à une unité de filtration-ventilation, était utilisée par l’armée dans les années 90 du siècle dernier. Elle est également fabriquée en caoutchouc butyle et présente une résistance aux substances chimiques similaire à celle de l’OPCH-90.
Description de la combinaison :

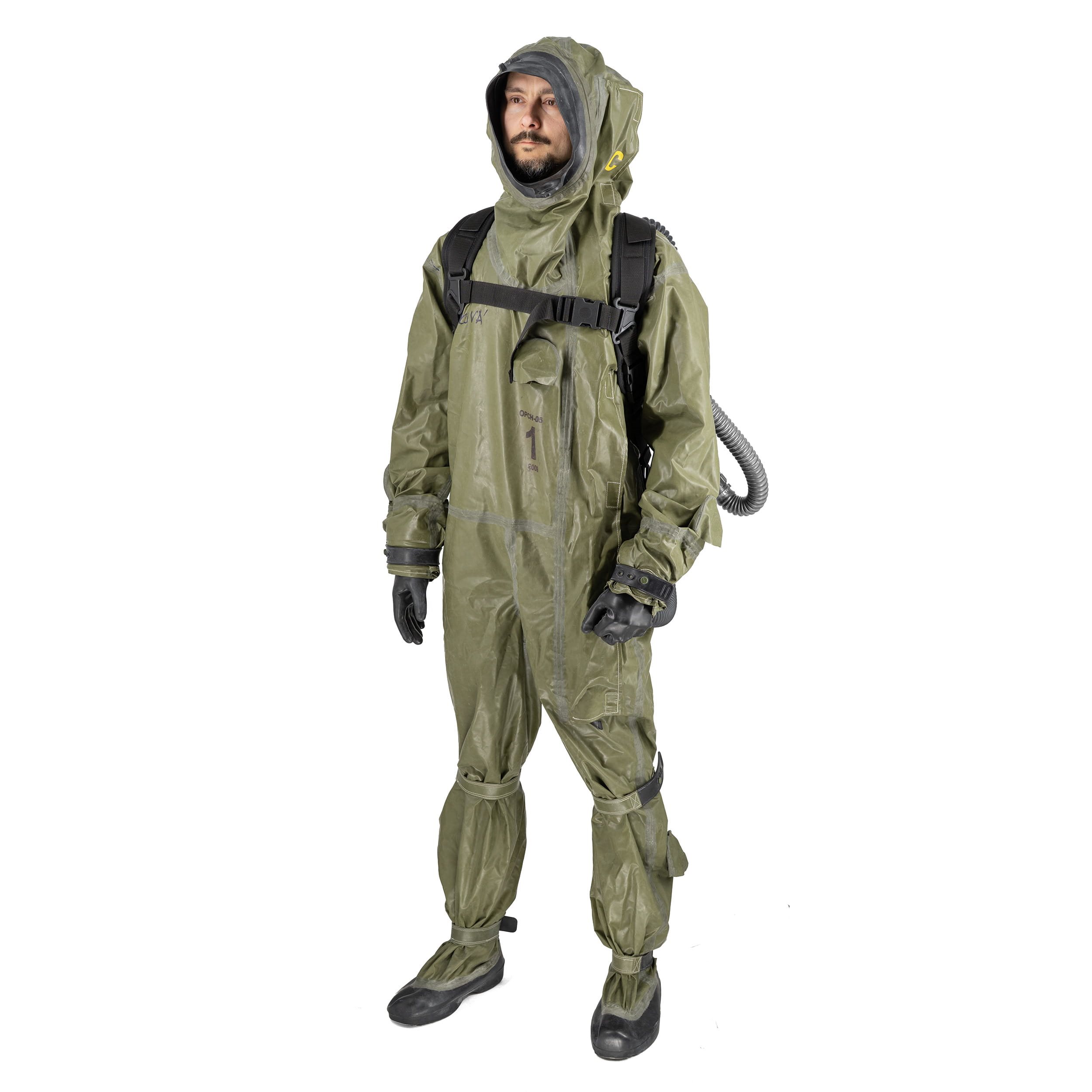

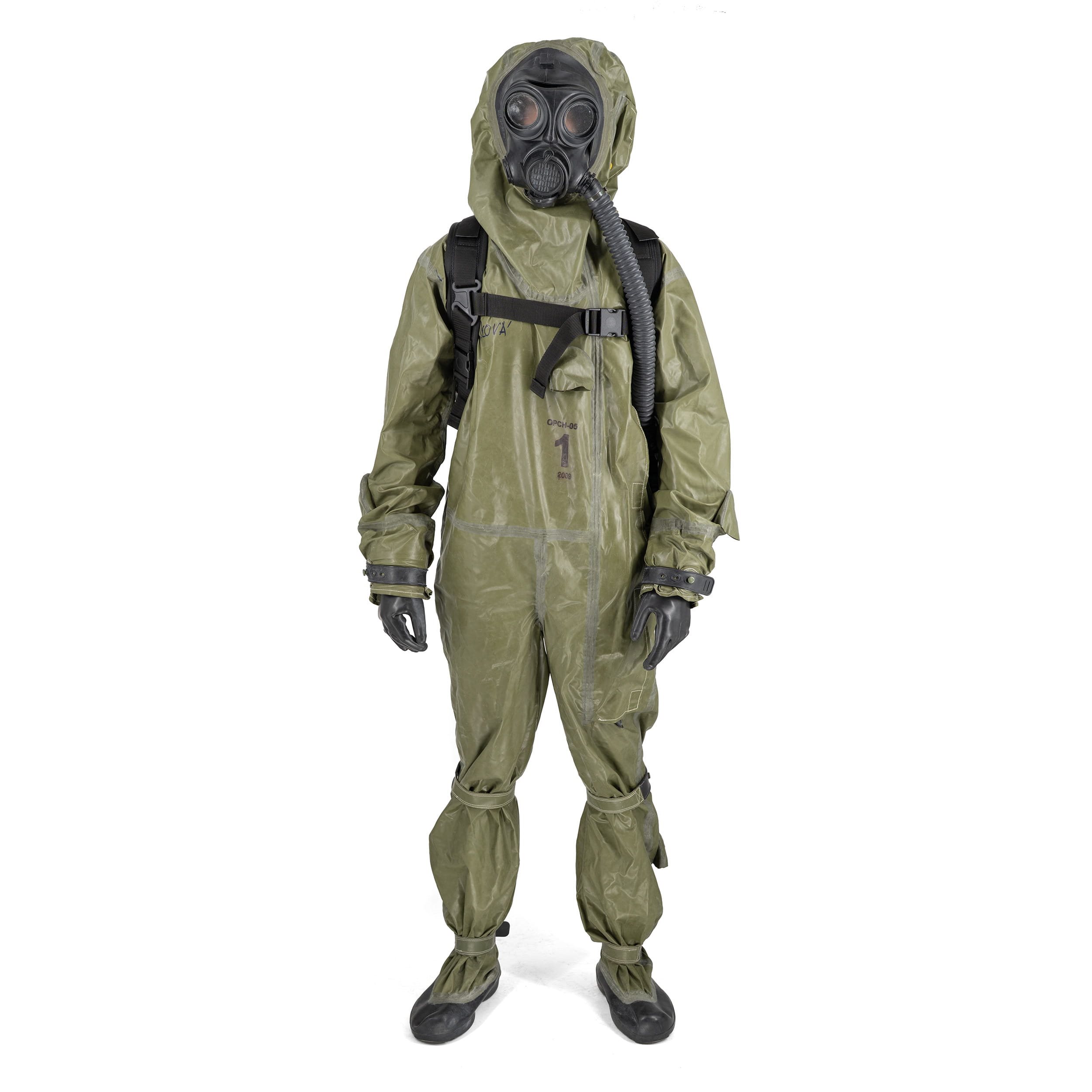

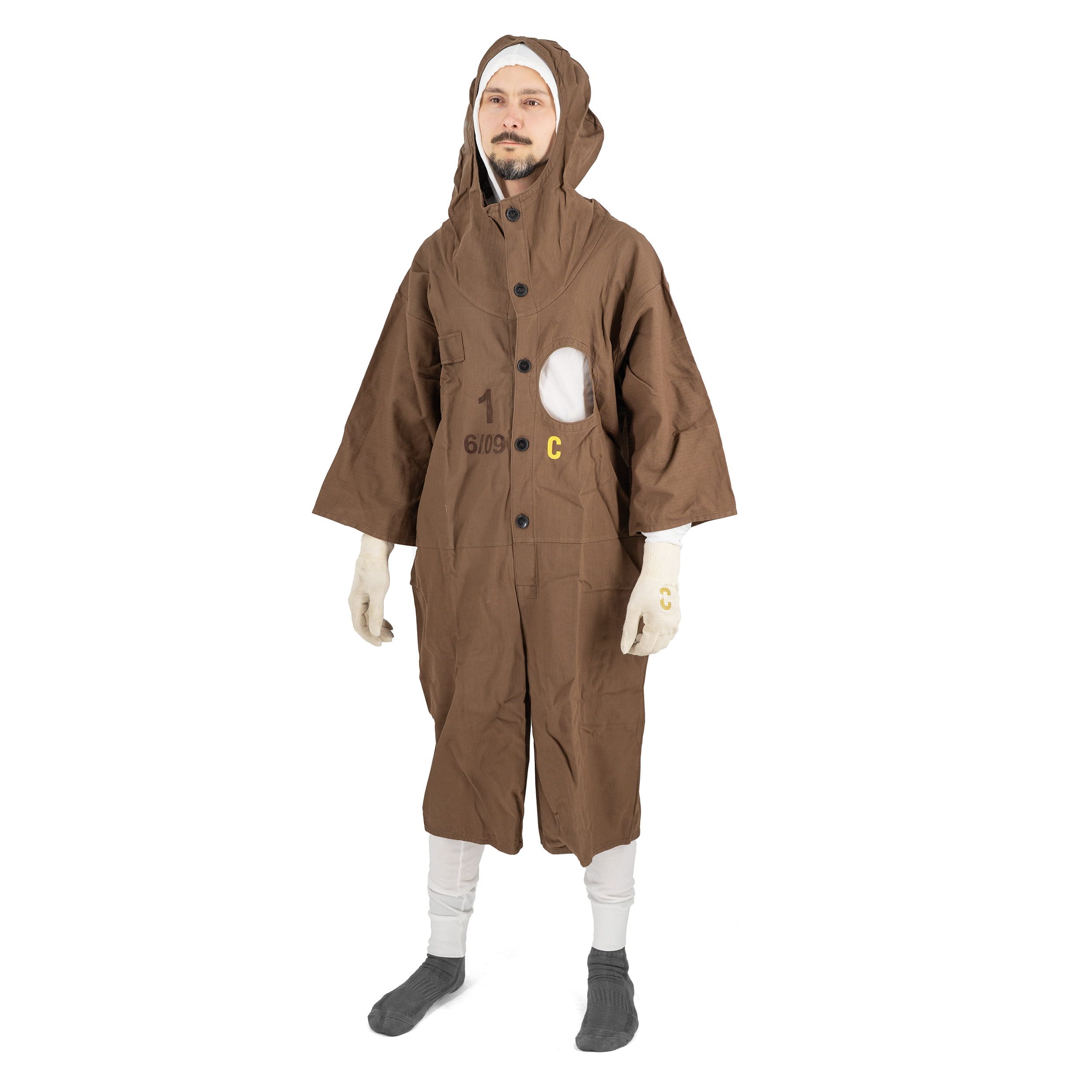

- La combinaison d’une seule pièce est solidement reliée à une capuche dans laquelle est intégré un manchon facial étanche destiné au masque de protection OM-90, qui se trouve à l’extérieur de la combinaison. À l’arrière de la capuche est intégrée une valve d’expiration munie d’un capuchon en tissu enduit de caoutchouc. D’autres valves d’expiration (au nombre de 7 au total sur la combinaison) sont intégrées à la base des manches et des jambes, ainsi qu’au dos, au niveau de la partie abdominale de la combinaison. Ces valves peuvent être obturées à l’aide de bouchons en caoutchouc en cas d’utilisation de l’OPCH-05 en version non ventilée. Les jambes de la combinaison se terminent par des galoches. Sur le côté gauche de la combinaison, du sommet de la tête jusqu’au genou, est intégrée une fermeture éclair étanche aux gaz, recouverte sur toute sa longueur d’un rabat en tissu caoutchouté muni d’une fermeture à velcro. Sur les gants de sous-couche, après avoir passé le pouce dans la boucle de la manche, on enfile des gants en caoutchouc, que l’on fait ensuite passer sur un anneau en plastique situé sur la manche, par-dessus lequel on rabat la manchette extérieure en tissu caoutchouté. La jonction est sécurisée par une agrafe de fixation à tige émoussée. Deux agrafes de fixation dotées d’orifices pour la fixation par tige émoussée sont intégrées à chacune des jambes, l’une au niveau du cou-de-pied et l’autre sous le genou. L’air de ventilation est acheminé vers l’intérieur de la combinaison via un distributeur intégré à l’arrière gauche de celle-ci. Des tuyaux de distribution d’air sont emboîtés sur les 6 sorties circulaires du distributeur. L’orientation des tuyaux vers l’intérieur de la combinaison est assurée par des passants intégrés à la paroi intérieure de celle-ci. L’orifice d’entrée du distributeur peut être obturé à l’aide d’un bouchon en plastique en cas d’utilisation de la version non ventilée. La partie vestimentaire de l’OPCH-05 comprend également des couches-culottes destinées à retenir l’urine en cas de séjour prolongé, des sous-vêtements séparés en tricot monocomposant et des sous-gants en tricot intégré. La partie vestimentaire est également complétée par une combinaison rafraîchissante en coton ; en l’humidifiant et en l’enfilant par-dessus la combinaison, il est possible de prolonger la durée pendant laquelle l’utilisateur peut rester dans la combinaison. Lors d’une intervention dans un environnement contenant des substances chimiques, en cas d’utilisation de la version ventilée, il est nécessaire d’équiper l’unité de filtration et de ventilation de filtres identiques présentant les propriétés de protection adaptées à la substance dangereuse en question. En raison du risque de charge électrostatique du tissu, ce vêtement ne doit pas être utilisé dans un environnement présentant un risque d’explosion. Ce problème peut être résolu en humidifiant la surface du vêtement, par exemple par pulvérisation, ou en utilisant une housse rafraîchissante humidifiée.
Unité de filtration et de ventilation Clear-air Military :

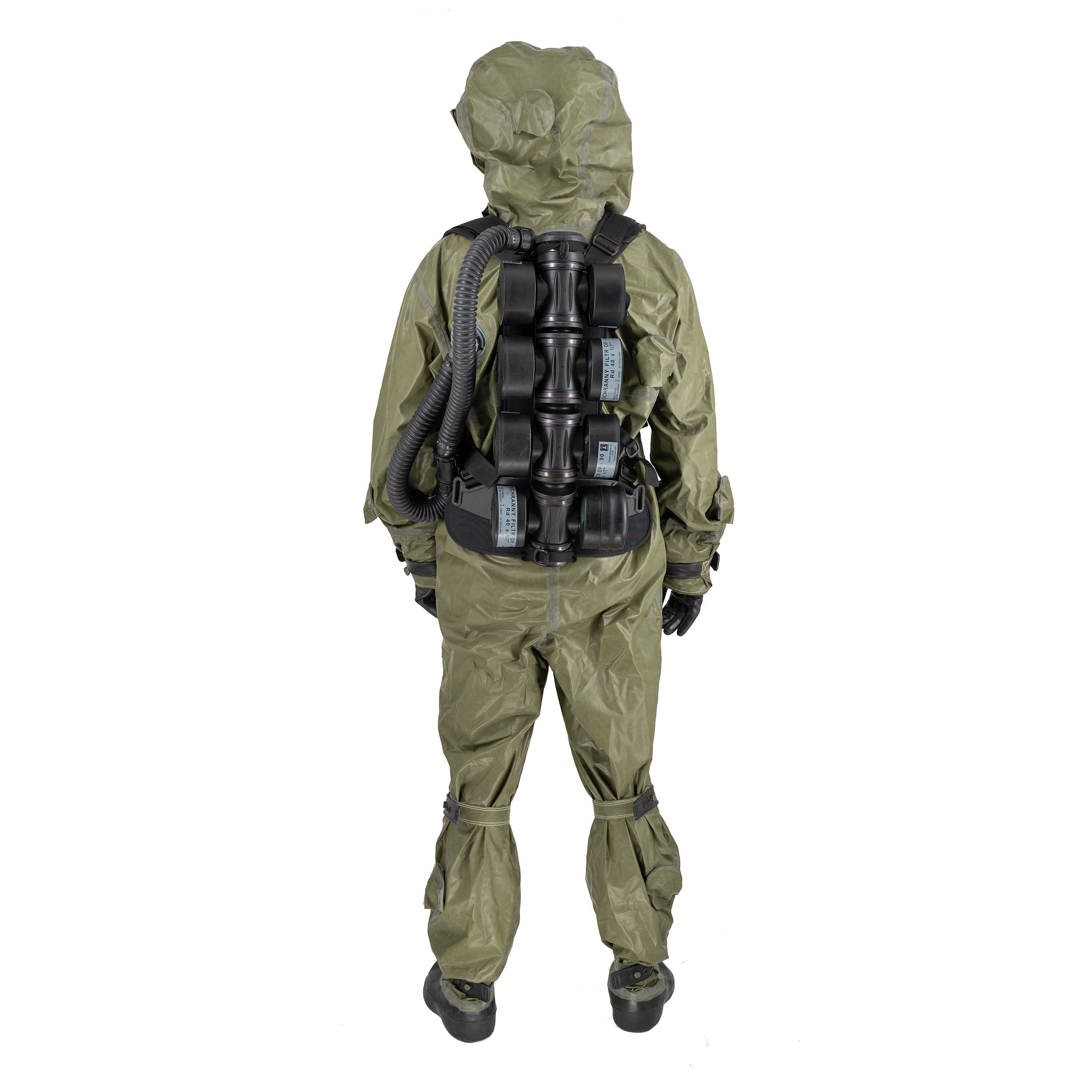

- Unité respiratoire hautement performante destinée à un usage professionnel dans l’armée, spécialement conçue pour les équipes chimiques spécialisées de l’OTAN. Sa variante dérivée est destinée aux services de secours, ainsi qu’à l’industrie chimique et pétrochimique. L’unité de filtration et de ventilation améliore le confort de la combinaison de protection chimique hermétique équipée d’un masque intégral. L’air fourni est acheminé vers le masque à gaz et vers la combinaison de protection, assurant ainsi la ventilation de cette dernière. La ventilation multiplie par plus de 5 la durée de port supportable de la combinaison. L’unité de filtration et de ventilation peut également être utilisée dans des environnements contenant plus de 17 % d’oxygène. Si la teneur en oxygène est insuffisante, un appareil respiratoire doit être utilisé.
Caractéristiques de l’unité de filtration-ventilation :
- Cette unité a été conçue principalement dans un souci de confort, de fiabilité et d’acceptabilité : - sa conception souple épouse la forme du corps dans toutes les positions - l’unité présente un profil très étroit (plat), sa largeur correspond au diamètre des filtres - l'unité FVJ portable permet un ajustement idéal et peut être adaptée grâce à un réglage rapide des boucles - le débit d’air peut être réglé à l’aide d’un grand bouton situé sur la partie inférieure – manipulation aisée, même avec des gants - un moteur sans balais de haute qualité confère au ventilateur de refoulement une très grande efficacité et une longue durée de vie. Le ventilateur de refoulement est alimenté par des batteries NiMH rechargeables et remplaçables de 16,8 V/4,5 Ah. L'unité respiratoire est conforme aux normes militaires STANAG et MIL. La décontamination par douche est possible ; l'indice de protection FVJ est IP65. Les conduites et tuyaux en plastique sont fabriqués en caoutchouc bromobutyle et résistent aux agents nucléaires, biologiques et chimiques.
Élément filtrant :
- L’appareil est équipé de filtres remplaçables avec une vis de raccordement RD40x17” conformément à la norme EN 148-1. L’appareil de protection respiratoire doit être muni d’un filtre NBC adapté avant sa mise en service. Comparé aux filtres standard, celui-ci est conçu pour un débit d’air plus élevé. Le filtre est conforme aux normes en vigueur EN 12941 et EN 12942 et est classé A2B2E2K1P3. Le filtre NBC assure une protection contre les agents de guerre chimique et retient également les toxines telles que l’ammoniac et les amines. Les filtres destinés à un usage non militaire peuvent être sélectionnés en fonction du type de contamination parmi la gamme proposée de filtres chimiques.

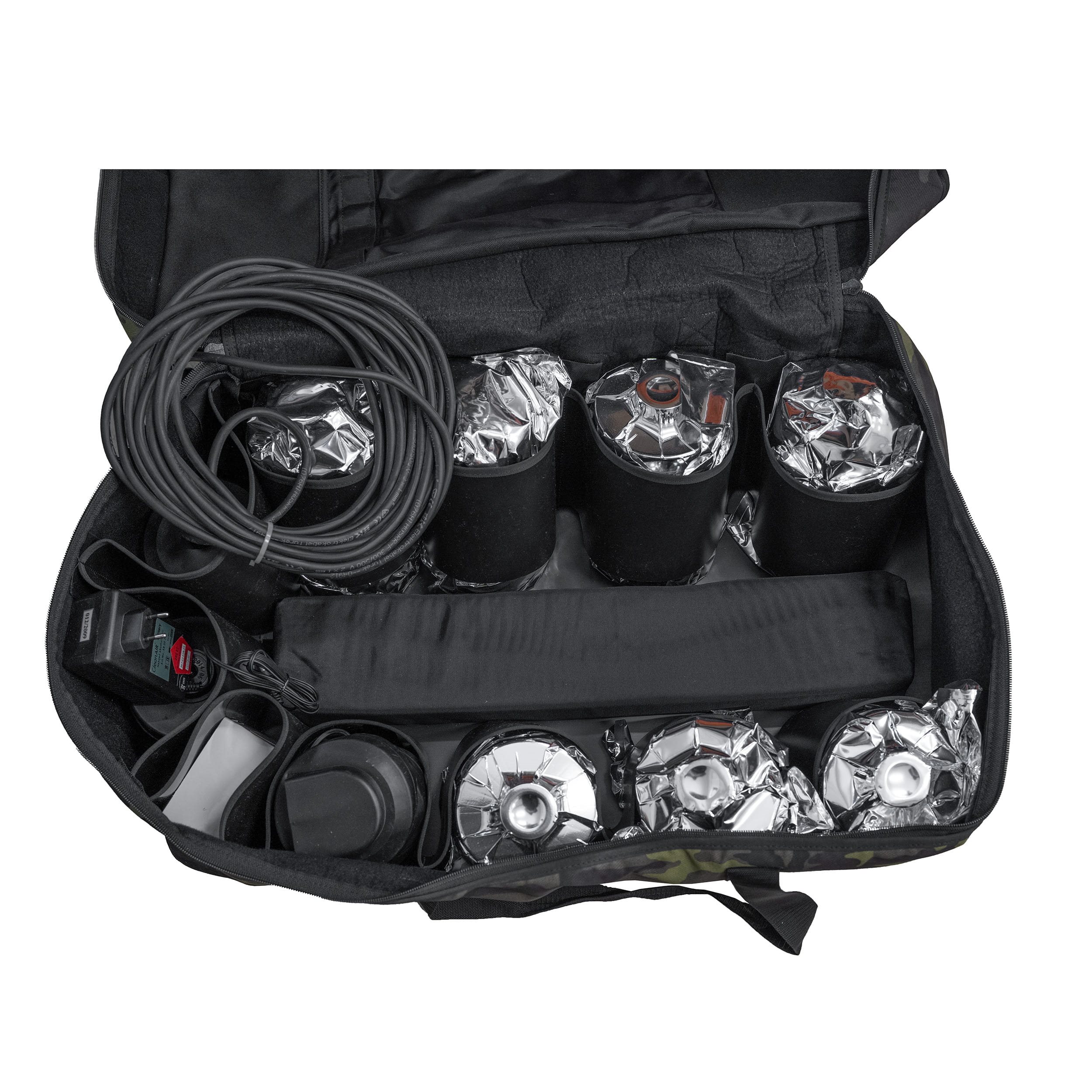

- Dans sa configuration standard, l’unité est conçue pour accueillir 7 filtres de même type. Son système de conception unique permet d’adapter l’unité à un nombre variable de filtres. En fonction du type de combinaison de protection et du type de contamination, il est possible de choisir une version modifiée comportant cinq ou trois éléments filtrants.
Masque de protection OM-90 :

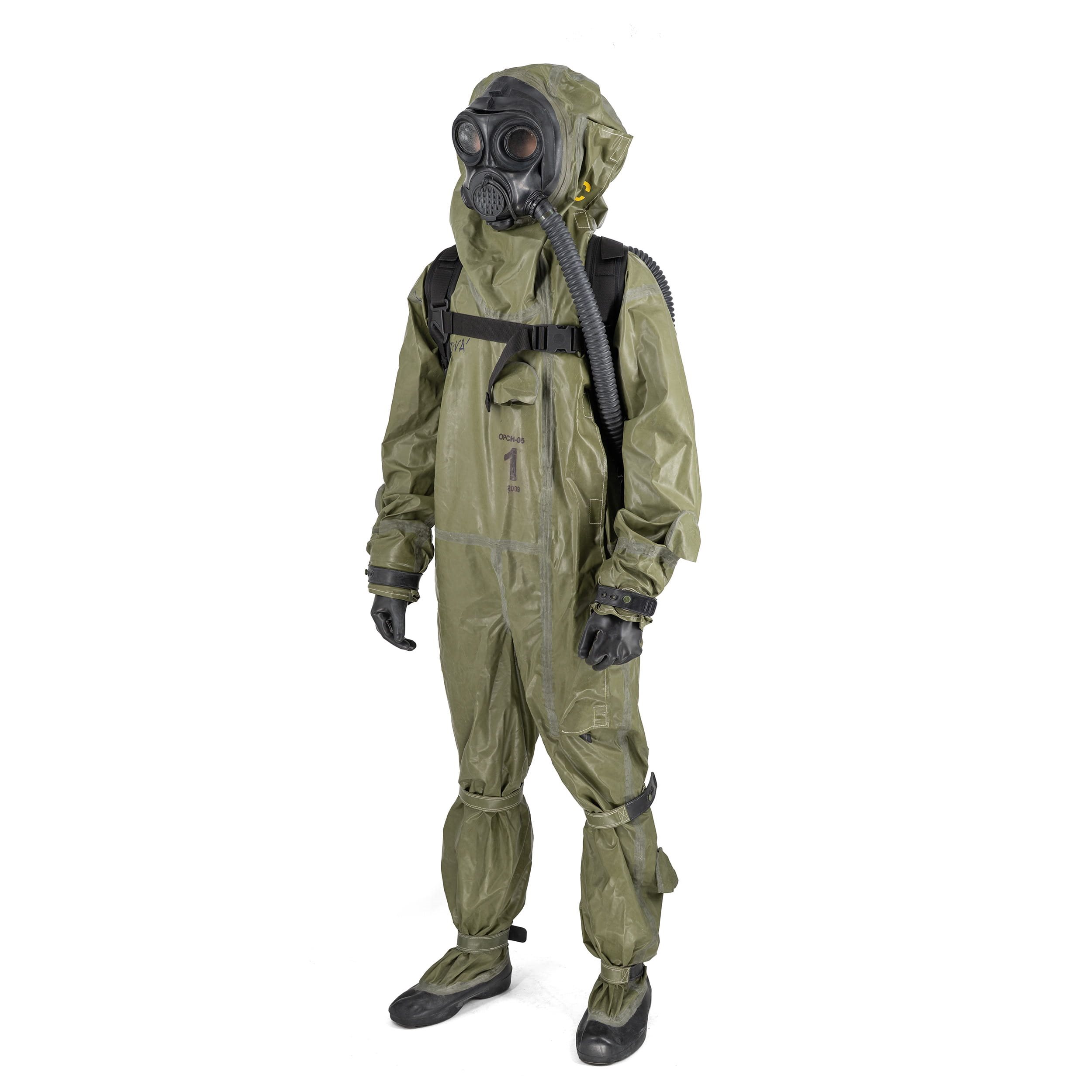

- Le fabricant recommande d’utiliser le masque OM-90 avec la combinaison OPCH-05. Associé à un filtre NBC adapté, à une unité de filtration-ventilation ou à un IDP, ce masque sert à protéger les yeux, le visage et les voies respiratoires contre les agents toxiques, radioactifs, biologiques et de combat utilisés sous forme de gaz, de vapeurs, d’aérosols solides et liquides.
- Description : Le joint facial du masque est fabriqué en caoutchouc bromobutyle, qui se caractérise par une résistance exceptionnelle à la pénétration des agents toxiques, ainsi qu’au vieillissement thermique et atmosphérique. À l’intérieur, elle se termine par un collet facial qui forme la ligne d’étanchéité du masque, assurant ainsi l’étanchéité du masque sur le visage et prolongeant la tolérance physiologique. Les faibles pertes de pression lors de l’inspiration et de l’expiration contribuent également à améliorer la tolérance physiologique. Le masque intérieur réduit la fatigue de l’utilisateur lors d’un effort physique et limite la formation de buée sur la visière par temps froid. L’insert acoustique garantit une intelligibilité de la parole d’au moins 95 %. La conception de l’OM-90 permet la correction des défauts dioptriques à l’aide d’un insert pour lunettes situé à l’intérieur de la coque faciale et assure la compatibilité avec les appareils optiques de base, y compris le viseur nocturne CLARA. Le dispositif d’hydratation, associé à une gourde de campagne et à un bouchon spécial, permet de s’hydrater en toute sécurité, même dans un environnement contaminé. Le filtre, l’unité de filtration-ventilation ou l’IDP peuvent être raccordés du côté droit ou gauche, par vissage dans la chambre d’inhalation. Pour la deuxième chambre sans filtre, il est nécessaire de vérifier le vissage et le serrage du bouchon de la chambre d’inhalation. Le filtre approprié doit être déterminé en fonction du type et de la concentration des substances nocives. Le masque avec filtre peut être utilisé dans un environnement où la teneur en oxygène de l’air ne descend pas en dessous de 17 % en volume, dans un espace présentant un niveau d’explosivité SNV 1, et répond à toutes les exigences de la norme EN 136 pour la classe 3. La société Gumárny Zubří a.s. propose, pour ces masques, des filtres destinés à retenir les substances nocives présentes dans l’air qui les traverse. En fonction du type de substances nocives, il convient de choisir le type de filtre approprié contre les gaz ou les particules, ou encore un filtre combiné.
Produit stocké depuis longtemps, dont la date de péremption est dépassée, sans garantie de fonctionnement conforme à sa destination initiale. Le masque OM-90 n’est pas inclus dans l’emballage du produit.
